Инженерия рабочего треугольника: пошаговая трассировка маршрута «Холодильник — Мойка — Плита» с привязкой к коммуникациям

Классическое правило рабочего треугольника — это не абстрактная геометрия, а строгий технологический конвейер, привязанный к водопроводным стоякам, вентиляционным шахтам и кинематике мебельной фурнитуры.

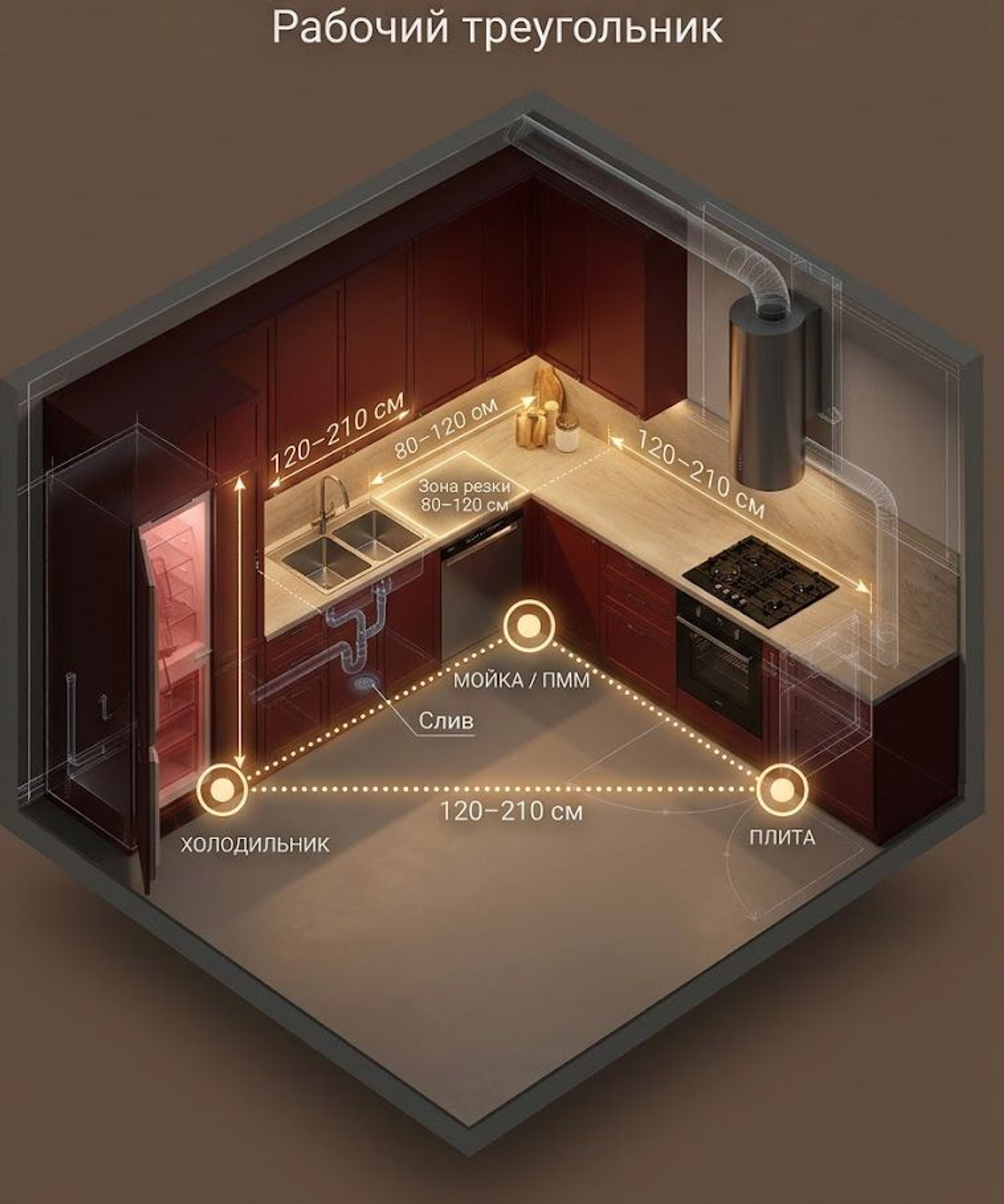

1. Технологический вектор и матрица дистанций 120–210 см

Любой процесс приготовления пищи подчиняется единому неразрывному циклу: Хранение (Холодильник) → Первичная выкладка → Мойка и разделка (Раковина + ПММ) → Термическая обработка (Варочная панель + Духовка) → Сервировка.

Если поменять вершины местами (например, поставить плиту между холодильником и мойкой), вам придется постоянно перешагивать через раскаленную зону готовки с продуктами из холодильника по пути к воде.

         [ 2. МОЙКА / ПММ ] (Главный инженерный якорь: стояк ХВС/канализации)
                /  \
               /    \
  120–210 см  /      \  120–210 см (Основная рабочая зона резки: 80–120 см столешницы)
             /        \
            ▼          ▼
 [ 1. ХОЛОДИЛЬНИК ] ───────► [ 3. ВАРОЧНАЯ ПАНЕЛЬ ] (Привязка к вентшахте / газу)
                   120–210 см

Нормативная таблица длин сторон треугольника

Расстояние замеряется по центрам фронтальных осей каждого прибора:

Параметр маршрута	Минимальный допуск	Оптимальный инженерный коридор	Критический максимум	Последствия выхода за рамки норматива
Сторона: Холодильник — Мойка	120 см	120 – 180 см	210 см	Менее 120 см — негде выложить продукты из камер; более 210 см — лишняя беготня
Сторона: Мойка — Варочная панель	120 см (от 60 см буфер столешницы)	120 – 180 см	210 см	Менее 120 см — брызги воды летят в кипящее масло; более 210 см — капли с мокрых продуктов падают на пол
Сторона: Холодильник — Плита	120 см	150 – 210 см	270 см	Прямой тепловой конфликт приборов при сближении
Сумма всех трех сторон	360 – 400 см	450 – 650 см	750 – 800 см	Свыше 800 см — потеря эргономики и быстрая утомляемость

Правило буферных площадок (Landing Zones): Между холодильником и мойкой должен располагаться участок свободной столешницы минимум 400–600 мм для быстрой разгрузки тяжелых сумок. Между мойкой и варочной панелью закладывается главный разделочный плацдарм шириной 800–1200 мм.

2. Пошаговая трассировка маршрута от инженерных узлов

Начинать планировку кухни с расстановки шкафов — ошибка. Трассировка всегда стартует с неподвижных инженерных коммуникаций здания:

Шаг 1. Фиксация «Мокрой зоны» (Точка №1 — Мойка и ПММ)

Канализационный стояк диктует всю геометрию кухни. Слив от мойки и посудомоечной машины требует обязательного уклона трубы 2–3 см на каждый погонный метр (для трубы Ø 50 мм).

Удаление мойки от стояка более чем на 2,5–3 метра потребует поднятия трубы на 6–9 см от пола, из-за чего корпуса нижних тумб придется пилить, а за встраиваемой посудомоечной машиной (где зазор всего 15–25 мм) труба физически не пройдет.
Решение: Мойка фиксируется в радиусе до 1,5–2 метров от стояка, а модуль под ПММ ставится вплотную к ней слева (для правшей) или справа (для левшей).

Шаг 2. Привязка «Горячей зоны» (Точка №2 — Варочная панель и Вытяжка)

От зафиксированной мойки откладываем по линии столешницы 800–1200 мм в сторону вентиляционной шахты и газового стояка.

Аэродинамика вытяжки: Каждый поворот воздуховода под углом 90° снижает реальную производительность вытяжки на 10–15% и повышает уровень аэродинамического шума. Чем короче и прямее трасса от вытяжки до вентиляционного канала (оптимально до 1,5–2 м гладкой трубой Ø 150 мм), тем эффективнее отвод пара.
Газовый регламент: В газифицированных домах длина гибкого сильфонного шланга ограничена нормативами (обычно до 1,5–2 метров без скрытой замуровки в стены).

Шаг 3. Позиционирование «Холодной зоны» (Точка №3 — Холодильник)

Встраиваемый или отдельностоящий холодильник размещается на противоположном от плиты фланге (за мойкой) либо выносится на смежную стену в угловой/П-образной планировке.

Требования: Выделенная электрическая линия с заземлением и организация конвекционного коридора (приточный цокольный зазор не менее 200 см² и свободный выход теплого воздуха под потолком).

3. Кинематика фасадов: как исключить пересечение открывающихся створок

Даже при идеальном соблюдении дистанций 120–210 см кухня становится непригодной для жизни, если в проекте не проверены динамические радиусы открывания дверей техники.

       ОШИБКА ПРОЕКТИРОВАНИЯ (Угловой конфликт):
   ┌──────────────┬─────────────────────────┐
   │  База мойки  │  Встроенная ПММ (60 см) │
   │  (Ведро)     ├─────────────────────────┤
   ├──────────────┤ ░░░░░ КОНФЛИКТ! ░░░░░░░ │
   │   Дверца     │ ░░ Откинутый фасад ПММ ░│ (750 мм вылет вниз)
   │ заблокирована│ ░░ перекрывает доступ  ░│
   │              │ ░░ к раковине и ведру! ░│
   └──────────────┴─────────────────────────┘

4 критические коллизии створок и способы их устранения:

1. Угловой конфликт: Посудомоечная машина и база с мойкой

При полном открывании дверца полноразмерной встроенной посудомойки откидывается вниз до горизонтального положения, выступая вперед от линии гарнитура на 600–650 мм.

Ошибка: Установка ПММ в угол перпендикулярно шкафу с мойкой. Когда дверца посудомойки открыта для загрузки грязных тарелок, вы не можете ни подойти к раковине, чтобы сполоснуть остатки пищи, ни выдвинуть секцию с мусорным ведром.
Инженерное решение: Размещать мойку и посудомоечную машину в одну прямую линию. Если углового соседства не избежать — закладывать угловую бленду (фальшпланку) минимум 50–70 мм для свободного расхождения ручек и фасадов.

2. Блокировка холодильника впритык к капитальной стене или подоконнику

Для того чтобы выдвинуть нижние контейнеры зоны свежести (Crisper Box) для мытья или загрузки крупных кастрюль, дверца холодильника должна открываться на угол от 95° до 115°.

Ошибка: Установка пенала со встроенным холодильником вплотную к боковой стене комнаты или выступающему подоконнику/радиатору. Дверь открывается максимум на 85°, ручка бьется о стену, а ящики заблокированы внутри камеры.
Инженерное решение: Между стеной и пеналом холодильника обязательно проектируется вертикальная доборная планка (фальшпанель) шириной 50–80 мм, а петли перевешиваются так, чтобы дверь открывалась от стены в сторону рабочей зоны кухни.

3. Коллизия: Духовой шкаф напротив холодильника или ПММ (в узких и двухрядных кухнях)

Откидная дверца духового шкафа выступает вперед на 450–500 мм, при этом для безопасного извлечения горячего противня кулинару требуется еще 500–600 мм пространства перед открытой духовкой (чтобы присесть или наклониться, не обжигая ноги).

Ошибка: Размещение духовки и холодильника (или ПММ) друг напротив друга при ширине прохода менее 100 см.
Инженерное решение: Минимальная ширина прохода между двумя параллельными рядами мебели (или гарнитуром и кухонным островом) должна составлять не менее 1200 мм. Это позволяет одновременно открыть створку прибора (600 мм) и сохранить свободный транзитный коридор (600 мм) для прохода второго человека.

4. Удар фасадов верхнего яруса о купольную или наклонную вытяжку

Ошибка: Навесные распашные шкафчики вешают вплотную к широкой наклонной вытяжке, а петли ставят со стороны прибора. При открывании дверца шкафа на 90° с размаху бьется о стеклянный экран вытяжки, оставляя сколы.
Инженерное решение: Использовать подъемные механизмы (авентосы, газлифты), открывающие фасады вверх, либо навешивать распашные петли на дальние от вытяжки стойки шкафа, устанавливая ограничители угла открывания петель до 85°.

4. Адаптация рабочего треугольника под линейную планировку

В узких кухнях-пеналах (шириной менее 2,2 м) выстроить геометрический треугольник невозможно — все приборы выстраиваются в одну линию. В этом случае инженерная эргономика работает по правилу «Золотой оси»:

 [ ХОЛОДИЛЬНИК ] ──► [ Буфер 40 см ] ──► [ МОЙКА (ПММ под столом) ] ──► [ Стол 80–90 см ] ──► [ ПЛИТА / ДУХОВКА ]

Мойка строго в центре композиции: Она выполняет роль осевого шарнира, разделяя холодную и горячую зоны.
Духовой шкаф в колонну (при длине стены от 3,6 м): Если позволяет метраж, вынос духового шкафа и СВЧ в высокий пенал рядом с холодильником освобождает базу под варочной панелью для глубоких выдвижных ящиков с кастрюлями и сковородами — вам не придется наклоняться за тяжелой чугунной посудой в дальний угол.

Инженерная эргономика встраиваемой техники Kanzler

Бытовая техника Kanzler разрабатывается с учетом миллиметровых допусков мебельного проектирования и кинематики современных кухонь:

Перенавешиваемые двери и жесткие скользящие/шарнирные петли: Встраиваемые холодильники Kanzler позволяют легко изменить сторону открывания створок под левосторонний или правосторонний маршрут рабочего треугольника.
Многоуровневые телескопические направляющие в духовых шкафах: Противни плавно выезжают за пределы горячей камеры на 80–100%, позволяя проверять готовность блюд сбоку, не наклоняясь над раскаленной откинутой дверцей в узких проходах.
Бесконтактные наклонные и полновстраиваемые вытяжки: Модели Kanzler со скошенным экраном и управлением жестами полностью исключают риск удара головой при активном перемещении между мойкой и варочной поверхностью.
Фиксация двери ПММ в любом положении: Пружинный механизм натяжения фасадов в посудомоечных машинах Kanzler настраивается под вес любой мебельной плиты (от легкого МДФ до каменного шпона), предотвращая резкое падение створки вниз.
