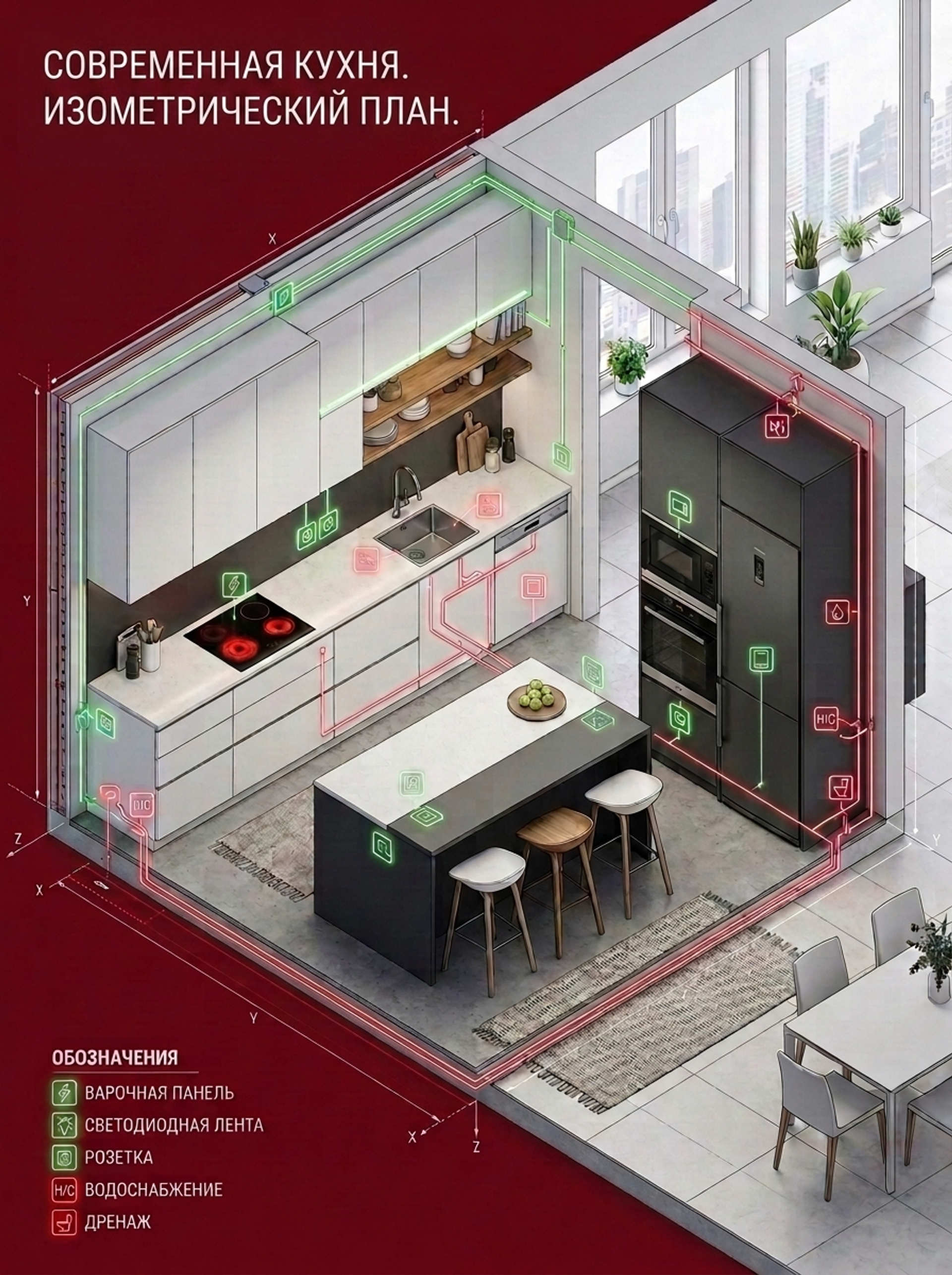

Карта розеток и коммуникаций на кухне: где НЕЛЬЗЯ размещать точки подключения

Главная ошибка: почему розетка ЗА прибором — это катастрофа

Большинство встроенных приборов (духовые шкафы, холодильники, посудомоечные машины, микроволновые печи) имеют стандартную глубину, рассчитанную под кухонный корпус 60 см. Когда прибор задвигается в нишу, между его задней стенкой и стеной помещения остается технический зазор всего в 20–50 мм.

Если прямо за корпусом прибора оказалась розетка с вставленной вилкой, она добавит к глубине еще 60–80 мм. В результате:

• Прибор выпрет вперед из фасада кухни.

• Столешница не ляжет ровно.

• Дверца соседнего шкафа перестанет закрываться.

• Пережатый сетевой кабель станет источником пожарной опасности.

5 запретных зон: где НЕЛЬЗЯ делать розетки и выводы

Чтобы не пришлось штробить уже выкрашенные стены или переделывать кухонные модули, запомните эти 5 зон полного табу.

┌───────────────────────────────────────────────────────────┐
│                    ЗАПРЕТНЫЕ ЗОНЫ                         │
├───────────────────────────────────────────────────────────┤
│ ❌ Непосредственно ЗА встроенным прибором                  │
│ ❌ Напрямую ПОД и НАД кухонной мойкой                     │
│ ❌ Непосредственно ЗА варочной панелью                    │
│ ❌ Прямо ЗА посудомоечной машиной (для сантехники)       │
│ ❌ Ниже 50 мм от чистового пола (риск затопления)         │
└───────────────────────────────────────────────────────────┘

1. Зона непосредственно ЗА встроенной техникой

• Что нельзя подключать тут: духовой шкаф, встраиваемую СВЧ-печь, встраиваемый холодильник, посудомоечную машину.

• Почему: прибор физически не задвинется в нишу до конца.

2. Зона над и под мойкой (в мокрой зоне)

• Что нельзя ставить: любые электрические розетки без специальной влагозащиты (IP44).

• Почему: прямая угроза короткого замыкания при протечке или брызгах воды. В модуле с мойкой розетки допускается делать только сбоку от сифона и на высоте не менее 100–150 мм от дна шкафа.

3. Зона прямо ЗА или НАД варочной панелью

• Что нельзя делать: размещать розетки в фартуке непосредственно над плитой или за корпусом газовой/индукционной панели.

• Почему: постоянное воздействие высокой температуры, пара, брызг горячего масла и риск возгорания провода.

4. Зона прямо ЗА посудомоечной машиной (для воды и канализации)

• Что нельзя делать: выводить сантехнические трубы и запорные краны строго за корпусом посудомойки.

• Почему: посудомоечная машина устанавливается практически вплотную к стене. Если за ней будут выступать трубы, она просто не войдет в кухонный модуль.

5. Уровень пола (ниже 50 мм)

• Что нельзя делать: монтировать розетки слишком низко к чистовому полу.

• Почему: при любой мелкой протечке воды на кухне такие розетки мгновенно окажутся в воде, что приведет к срабатыванию автоматов или замыканию.

Где НАДО размещать точки подключения?

Правильная стратегия — выносить все точки подключения в соседние (смежные) модули или в зону кухонного цоколя.

       [ Соседний шкаф / Модуль с мойкой ]
                 ┌───────────────┐
                 │  (•)  (•)     │ <-- Розетки на высоте 100–300 мм
                 │   💧   🚿     │ <-- Выводы воды и слив
                 └───────┬───────┘
                         │
        [ Кабель / Шланги через боковую стенку ]
                         │
                         ▼
        ┌─────────────────────────────────┐
        │   Встраиваемая техника Kanzler  │
        │   (Духовка / ПММ / Холодильник) │
        └─────────────────────────────────┘

Схема размещения для ключевой техники:

• Для духового шкафа и варочной панели:

  • Где делать: в соседнем тумбовом шкафу (на высоте 100–300 мм от пола) или в зоне цоколя (на высоте 50–100 мм от пола).

• Для посудомоечной машины:

  • Электрика: в соседнем модуле (чаще всего под мойкой) на высоте 100–300 мм от пола.

  • Вода и слив: внутри соседнего модуля с мойкой, сбоку от смесителя и сифона.

• Для встраиваемой вытяжки:

  • Где делать: внутри верхнего навесного шкафа, где проходит воздуховод, выше корпуса самой вытяжки на 100–150 мм.

• Для накладных розеток фартука (мелкая бытовая техника):

  • Где делать: на высоте 100–150 мм от уровня столешницы и не ближе 600 мм от смесителя и варочной поверхности.

Технические требования к электрике на кухне

Современная кухонная техника требует грамотного расчета нагрузки. Чтобы проводка прослужила долго, соблюдайте базовые инженерные нормы:

1. Отдельная линия для силовых приборов: варочная панель и духовой шкаф должны подключаться к отдельным силовым линиям с собственными автоматами в щитке.

2. Сечение кабеля:

   • Для мощных индукционных и электрических варочных панелей — медный кабель сечением не менее 3×6 мм² (или 5×2.5 мм² при трехфазном подключении).

   • Для духовки, посудомойки и СВЧ — кабель 3×2.5 мм².

3. Обязательное заземление: вся крупная встраиваемая техника должна подключаться к розеткам с исправным заземляющим контактом.

Заботимся о вашей кухне еще до ее покупки

Бренд Kanzler создает надежную технику среднего сегмента, разработанную с учетом реальных стандартов кухонной мебели. К каждому прибору Kanzler прилагается точная монтажная схема с указанием всех внешних и встраиваемых габаритов.

💡 Совет от экспертов Kanzler: Скачивайте официальные монтажные схемы из карточек товаров на нашем сайте еще до начала черновых ремонтных работ и передавайте их вашему электрику и дизайнеру кухонь.

На всю крупную бытовую технику Kanzler действует расширенная программа гарантии и сервиса на 4 года (3 года полной гарантии + 1 год бесплатного технического обслуживания). Проектируйте кухню грамотно, и наша техника прослужит вам долгие годы!
